[规格型号]：	FCGY-01A
[产品名称]：	电子技能及生产工艺流水线创新实训台
[在线客服]：	QQ在线 QQ在线

产品介绍：

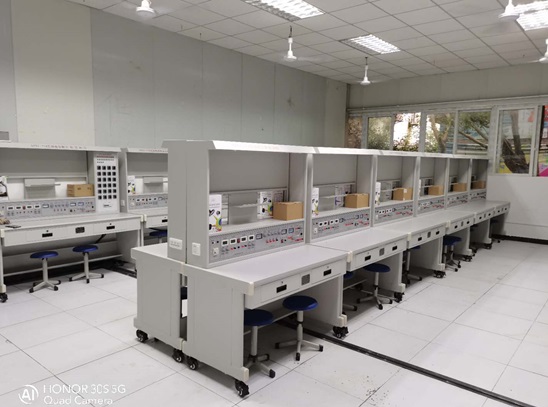

FCGY-01A电子技能及生产工艺流水线创新实训台

一、概述

电子技能及生产工艺流水线创新实训台是根据广大工厂的生产线流程岗位和《中等职业学校电工电子类专业仪器设备配置标准》及各类院校职业教育的教学和实训的迫切要求而研制。学生通过具体的实践流程操作，既能学会一般电子产品的工艺设计知识，同时通过电子产品的制作，掌握基本操作技能：安全操作、元器件及其封装的识别；元器件的装接、焊接、调试、故障排除。掌握SMT（表面贴装技术）、波峰焊及线路板的设计制作技能。让学生在校期间就有贴近工业现场的实际操作训练，加强学生动手能力，创新能力和运用所学知识能力的培养，达到工程训练目的。本装置是技工学校、职业院校、职教中心电子类、电子电器类、电子信息类专业电子技能及电子生产工艺实训理想设备。

二、特点

1、通用性强：即可通过实训台的编制组成多种产品生产流水线，完成产品的电子工艺实训，也可单台独立作为电子技能实训使用。

2、综合性强：可作为电子、电工、机械等专业课程的实训、可作手工焊接实训、SMT焊接实训、电子装配实训、整机装配维修实训等。

3、功能齐全：提供稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等，为电子产品的测量调试和开发新产品提供丰富的资源。安装日光灯照明、看板（用来夹资料）、仪器架、工具架。

4、创新性：提供多种电子元器件和电子产品装配工具，不但能锻炼学生的装配调试技能，还可以在现有产品的基础上进行二次开发：课程设计、毕业设计、电子竞赛课题，以培养学生的创新能力。

5、配套实训资料丰富：每块所提供的实训板都有元器件清单、装配图、指导书，完成学生对认识、设计、焊接、调试、整机检修等多种技能工艺的实训。

三、技术性能

（一）输入电源：单相三线 220V±10% 50Hz

（二）输出电源：

1. 直流稳压电源：二路0-30V稳压直流电源输出，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能，数字显示电流电压；

2.低压交流电源输出：3V、6V、9V、12V、15V、18V、24V交流输出、电流2A；

3.函数发生器：输出正弦波、三角波、方波、频率范围5Hz-550KHz；频率有表指示。

4.单次脉冲输出：每拔一次开关即可输出一组正负脉冲；

5.音频功率放大器：内置喇叭，音频可调，在调试中可作信号寻迹使用。

（三）工作环境：温度-10℃～+40℃

（四）装置容量：＜500VA

（五）外形尺寸：1200mm×750mm×2000mm

四、实训台的构成

实训台由实训桌、控制柜、功能屏、实训线路板（包括元器件）、工具包等组成。

（一）实训桌：钢木结构，桌面为防静电、耐磨材料制成。

（二）控制柜：提供交直流电源、信号源、安全插座等。

（三）电源总控台：能同时控制40台实训台电源，具有漏电、过载保护功能，一个实训室配备1台；

（四）工具套件：MF-47万用表1只、剥线钳1把、尖嘴钳1把、斜口钳1把、大小 + 字螺丝刀各1把、大小-字螺丝刀各1把、镊子1把、剪刀1把、烙铁1把、吸锡器1把、热台拨放台1台、放大镜台灯1只、焊锡丝、松香若干。

（五）实训线路板（套件）：实训线路涵盖数字电路、模拟电路、机、电、声、光、磁控制。

序号	名称	实训目的
1	三端稳压电源	掌握三端稳压模块的接线方法及应用；
2	串联型直流稳压电源	掌握串联型直流稳压器的调试方法；
3	低频信号电压放大器	掌握放大器的工作原理、装配焊接工艺、调试方法；
4	具有负反馈信号放大器电路	掌握负反馈信号放大器的工作原理、装配焊接工艺、调试方法；
5	文氏桥振荡器的焊接与制作	掌握运放741工作特点及文氏振荡器的工作原理；
6	电池电压监视电路	熟悉应用广泛的电压监视器的工作原理及制作方法；
7	电子催眠器	掌握单结管的工作原理及应用；
8	模拟“知了”电子电路	掌握多谐振荡器和音频振荡器的工作原理及应用；
9	实用声控、光控节电照明灯电路	掌握555时基集成电路、可控硅、声、光元器件的综合实际应用及焊接、调试技能和综合训练；
10	语音报警喇叭	掌握门锁防盗报警器电路的工作原理；
11	逻辑测试器	了解集成运放LM324的具体应用，熟透逻辑测试器的电路结构和工作原理；
12	正负脉冲信号	掌握正负脉冲的工作原理及集成的功能特性；
13	智力竞赛抢答器	了解晶闸管的特性及应用，掌握晶闸管构成的多路抢答器的工作原理，进一步熟悉电子电路的装配、调试、检修方法；
14	水位报警器	熟悉数字集成与非门电路的应用，掌握电路的工作原理；
15	迷你闪光彩灯	熟悉彩灯控制原理，使学生进一步熟悉电子电路的制作工艺；
16	光控音乐门铃	了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理；
17	实用模拟自然风控制器	掌握NE555和晶闸管构成的模拟自然风控制器工作原理，进一步熟悉电子电路的装配、调试、检测方法；
18	台灯调光器	了解晶闸管和单结晶闸管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理；
19	实用CMOS触摸锁钥	了解CMOS反相器的特性及在控制电路中的应用，掌握触摸锁钥电路工作原理；
20	自动充电器	掌握变压器、继电器在电路中的运用，及该电路的工作原理；
21	分立AM收音机	六管超外差便携式，掌握收音机的工作原理及调试方法；
22	集成FM收音机	SMT贴片式元件，电调谐，掌握贴片的焊接方法及工艺要求；
23	数字万用表	三位半显示，可测电压、电流、电阻、晶体管；
24	机器猫	机、电、声、光、磁结合，可以通过声、光、磁三种方式让机器猫动起来，通过制作完成EDA实践的全程训练过程。

五、实训项目

（一）电子线路基本认识实训

1.常用电子元器件的分类与封装识别

2.常用电子元器件的质量测量工艺

3.产品装配图、方框图、电路原理图等知识

（二）电子元器件检测实训

1.电阻电容的识别与检测

2.二极管的识别与检测（管脚、材料、特性）

3.晶体管的识别与检测（管脚、材料、特性）

4.场效应管的识别与检测（管脚、材料、特性）

5.集成运算放大器的识别与检测（管脚、性能指标）

6.中小规模数字集成电路（管脚、性能指标）

7.开关、继电器、电声器件的识别与检测

（三）电子产品线路板焊接工艺实训

1.焊接工具使用

2.焊接材料的种类与选用

3.手工焊接步骤

4.焊接质量分析

5.工业生产中的焊接技术介绍

（四）表面贴片技术（SMT）实训

1.SMT元器件分类与认识

2.SMT印制线路板设计与制作（另购设备）

3.SMT工艺流程

4.SMT组装系统介绍

（五）产品装配、焊接、调试、检测实训：是上述四（五）的1至24项。
