FC-AF2型楼宇防盗报警系统实训装置

楼宇防盗报警系统实训装置能进行各种模拟防盗报警系统联动操作演示、系统的设置、编程、线路设计、线路及设置故障的判断及排除等实训和实训内容。

产品介绍

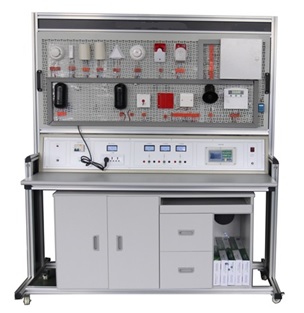

FC-AF2型楼宇防盗报警系统实训装置

一、系统概述
楼宇防盗报警系统实训装置能进行各种模拟防盗报警系统联动操作演示、系统的设置、编程、线路设计、线路及设置故障的判断及排除等实训和实训内容。

二、产品特点
楼宇视频监控实训系统采用开放式和拆装式结构设计,采用铝合金型材+网孔板结构,桌面为高级防火防水板,耐磨高密度板,结构坚固,配有常用电源控制柜,能对各系统进行供电、接线、调试运行和维护实训和考核。设备有设备备柜,用于放置工具、存放资料等,实训桌还设有四个万向轮和四个固定调节机构,便于移运和固定,有利于实训室布局。本系统全部元器件均采用实物,整个实训装置主要由幕帘探测器、红外探测器、报警主机、门磁、紧急按钮、声光报警器、感烟探测器、智能考核器、然气探测器、警号、Modem、光束对射控制测器、扩展模块系统等组成。
三、系统实训功能:
能进行各种防盗报警系统联动操作演示、编程设置,拆布防的操作和设置、各种探测器设置和操作、报警主机键盘的基本操作、键盘操作指令的使用方法、各权限密码设置的编程与验证、防区连接与控制的编程、防区开关、响铃及软防区的编程、防破坏功能的验证、布防后延时的设置、线路的设计与连接、故障的设置、判断及排除等实验和实训。并可与安防系列中的其它设备联网进行各种综合实训。
四、学生实训技能评分系统软件
1)该系统集成远程实验台电源管理系统,通过手机或其他移动终端系统监控查询学生实验台的电源开关状态;单独开启关闭学生实验台电源;全部开启或全部关闭实验台电源功能;定时开启关闭电源功能。
2)该系统还可通过 PC 控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,可自由设定任意一处与电控模块引脚有关的各种常见故障,故障类型包括:线路断 路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障,共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障,共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3)所有配备驱动模块的实训设备,均可通过内置的专用新型无线数据传输模块无线组网, 实现远程集中管理。
4)用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络,系统可以联机考核也可以脱机考核,通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5)集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等,并生成趋势曲线。
6)用户可以实现单机操作考核和联网考核。
五、技术参数
1.工作电压:单相三线220V±5%  50Hz
2.整机容量:<300W
3.外型尺寸:160×70×180cm3
4.安全保护:具有漏电自动保护装置
5.故障设置:具有故障设置系统
六、实训项目
1.防盗报警的模拟操作
2.有线防区的主机编程方法
3.无线防区的主机编程方法
4.使用编程软件WinLoad时的主机编程方法
5.综合简化编程方法
6.编程软件WinLoad的使用方法
7.系统的设计与连接法
8.故障的设置与排除
9.系统的结构与安装
七、设备基本功能:
1.主机采用LED和液晶键盘,每个防区可有1个LED灯(支持16个防区),加上8个系统状态指示灯,用以显示系统布防、火灾报警和系统故障。
2.液晶LCD键盘,两行16字符的液晶屏可以显示客户编好的防区和分区的标题(描述短句)。用户可以通过简单的两键命令来调整键盘蜂鸣器的音量和背景光的亮度。系统编程时需要使用LED和液晶键盘。
3.LED 和LCD键盘可以在同一个系统里混合使用。
4.防区
5.可以支持248个防区,任何一个防区可跟随15个可编程的防区功能中的一个。
6.自动布防/延时布防
7.每个分区的每天的自动布防时间可编。用户可以利用延时布防来取代系统的自动布防时间,或者给主机指定一个特定的时间。
8.公共分区
9.一个分区可以编程为跟随一些或所有其它分区的布防状态。只有当与公共分区相关联的所有分区都布防后,公共分区才会布防。这样使得系统在保护好公共区域(如大厅、人口等)的同时,还可以保持分区的独立性。
10.烟感探测器报警确认
11.当烟感探测器第一次探测到有报警信号时,系统自动地将此探测器复位,如果在确认时间内再次探测到有报警信号时,主机立即将事件确认为火灾报警。这样既能减少潜在的误报,又能对报警作出快速反应。
12.强制布防
13.系统可以根据一些可编的多种布防设置,在自动旁路一组防区后布防。
14.应答机优先
15.内置答应机优先的功能,无需外部硬件。
16.1.电源输入:18VAC,50VA,50Hz或60Hz
17.总电源输出:12VDC,2.5A
18.键盘电源:12VDC,1.0A
19.可选待机电池 (D1272) :12V,7.0AH (可支持35AH)
20.系统输出
21.系统提供3个独立可编的输出,它们可以用来跟随报警、进出控制、系统故障、烟感探测器复位或主机布防状态等事件。可扩展到256个输出。
22.报警输出(继电器),一般为常开,与辅助电源相连为1.75A。
23.可编程输出1,固态电流 ( 为1A) ,可用于报警、布防状态或进出控制。
可编程输出2,固态电压( 0.5A),可用于报警、布防状态或进出控制。
