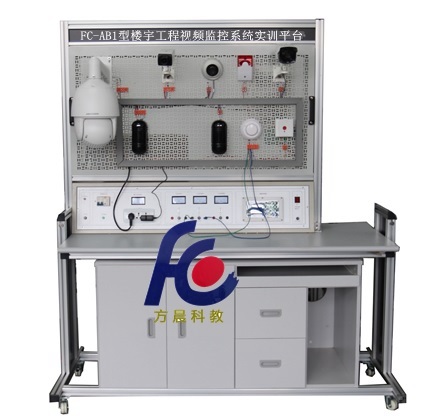

FC-AB1型楼宇视频监控系统实训装置

楼宇视频监控系统实训装置,结合当前闭路电视监控及周边防范系统的技术特点,采用优质监控设备,并配置多种类型的摄像机、硬盘录像机、报警输入设备等,实现了闭路监控系统的图像捕捉、传输、控制、图像处理和显示全部内容,提供远程网络视频监控功能,并且实现与周边防范系统的联动功能,系统稳定可靠,安装简单易学,可为实训教学提供更多研究。

产品介绍
FC-AB1型楼宇视频监控系统实训装置
一、概述:
楼宇视频监控系统实训装置,结合当前闭路电视监控及周边防范系统的技术特点,采用优质监控设备,并配置多种类型的摄像机、硬盘录像机、报警输入设备等,实现了闭路监控系统的图像捕捉、传输、控制、图像处理和显示全部内容,提供远程网络视频监控功能,并且实现与周边防范系统的联动功能,系统稳定可靠,安装简单易学,可为实训教学提供更多研究。

二、设备参数及性能:
1、装置组成:
楼宇视频监控实训系统采用开放式和拆装式结构设计,采用铝合金型材+网孔板结构,桌面为高级防火防水板,耐磨高密度板,结构坚固,配有常用电源控制柜,能对各系统进行供电、接线、调试运行和维护实训和考核。设备有设备备柜,用于放置工具、存放资料等,实训桌还设有四个万向轮和四个固定调节机构,便于移运和固定,有利于实训室布局。
2、系统模块由视频监控板块、视频视区模块、防盗监测模块、智能考核等,从而让学生轻身体验闭路电视监控系统与防范系统的原理与操作、接线、为一体的综合性实践人才。是现在安防系统工程理想之选实训实备。
系统原理:
三、主机功能
1、每个通道都支持双码流压缩,、
2、每个通道的视频编码参数独立可调,包括分辨率、帧率、码率、图像质量等。
3、每个通道支持定时和事件两套压缩参数,并可本地配置子码流压缩参数。
4、支持复合流和视频流编码,复合流编码时音频和视频同步。
5、支持视频输入、视频输出质量选项配置。
6、支持水印技术。
7、支持零通道编码。
8、支持远程监控手机APP
9、支持网络和同轴高清混合信号输入
(1)在系统画面打开云台控制器,分别用鼠标点击,上UP    下DOWN   左 LEFT    右RIGHT    自动   AUTO。变焦、聚焦、光圈,进行运镜控制
(2)防盗报警部分:安装各种主被动式红外探头,进行布防,安装报警主机,一旦某处有人越入,探头即自动感应,触发报警,主机显示报警部位,同时联动相应的探照灯和摄像机,并在主机上自动切换成报警摄像画面,报警中心监控用计算机弹出电子地图并作报警记录,提示操作人员处理,大大加强了保安力度。
(3)报警防范系统是利用主动红外移动探测器将重要通道控制起来,并连接到管理中心的报警中心,设置在非工作时间内有人员从非正常入口进入时,探测器会立即将报警信号发送到管理中心,同时启动联动装置和设备,对入侵者进行警告,可以进行连续摄像及录像。
3)学生实训技能评分系统软件
1)该系统集成远程实验台电源管理系统,通过手机或其他移动终端系统监控查询学生实验台的电源开关状态;单独开启关闭学生实验台电源;全部开启或全部关闭实验台电源功能;定时开启关闭电源功能。
2)该系统还可通过 PC 控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,可自由设定任意一处与电控模块引脚有关的各种常见故障,故障类型包括:线路断 路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障,共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障,共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3)所有配备驱动模块的实训设备,均可通过内置的专用新型无线数据传输模块无线组网, 实现远程集中管理。
4)用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络,系统可以联机考核也可以脱机考核,通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5)集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等,并生成趋势曲线。
6)用户可以实现单机操作考核和联网考核。
四、系统技术指标:
1.工作电压:单相三线220V±5%  50Hz
2.整机容量:<300W
3.外型尺寸:1600×70×180cm3
4.安全保护: 系统供电:电源的供给保证整个闭路监控报警系统的正常运转,系统的供电采用集中供电,具有漏电自动保护装置.
5.故障设置:具有故障设置系统
五、实训项目:
1.各种摄像机的认识与接线
2.监控系统与报警系统的联动操作与接线
3.各种摄像机在生活在的用途
4.室内全方位云台、解码器的接线与操作
5.各类镜头的安装及调试
6.摄像机的通道设置与定时录像设置
7.USB备份处理
8.与网络视频传输入的综合扩展实训
9.闭路电视监控软件的操作
10.云台解码器的设置与操作(一体式云台)
11.摄像机的图像调试与安装
12.摄像机的各种不同场所的用途
13.报警点的接入与控制操作
14.与综布系统联接的实训
15.网络视频的传输与调试
